500万800万低照度智能高清网络摄像机38模组 技术手册.pdf
一、产品特色：
■2D/3D降噪、数字宽动态、多种图像增强和矫正算法，图像清晰、细腻、逼真。
■支持H.265+、H.265、H.264编码，超低码率、高清画质。
■最大支持800万编码，最高支持3840x2160@20帧、2592x1944@30帧、1920x1080@60帧。
■支持USB图像输出。
■支持低照度、全彩模式、日夜切换。
■0.5T算力，支持智能分析。
■支持双向语音对讲。
■支持ONVIF2.4标准协议、GB28181协议，可接入第三方后端/平台。
■支持手机和PC远程监看、支持云存储。

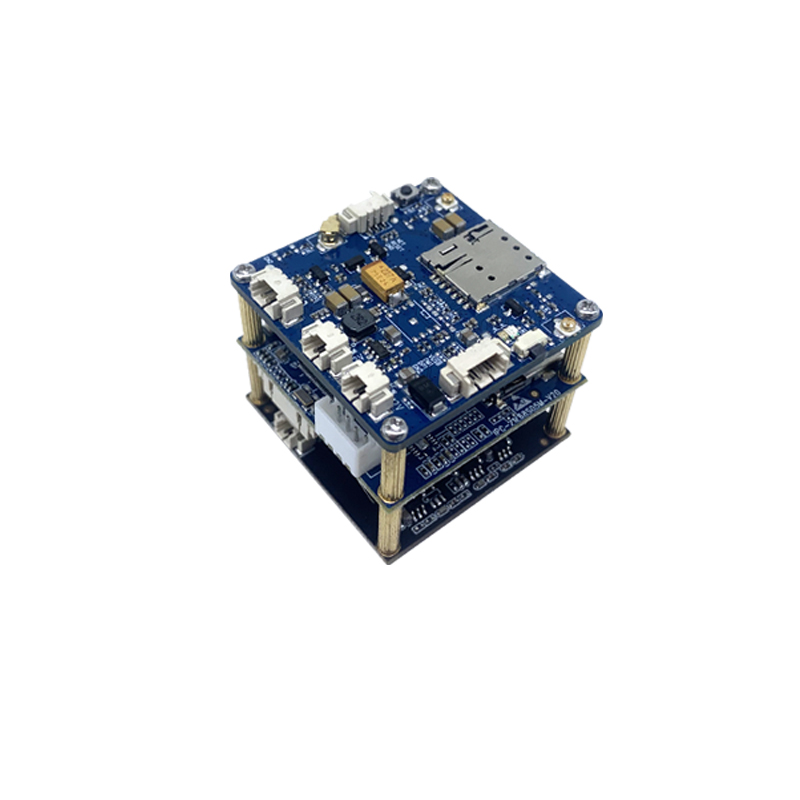

■支持扩展4G：移动/电信/联通全网通。
■支持扩展GPS/北斗定位。
■支持扩展WIFI：热点和STA模式。

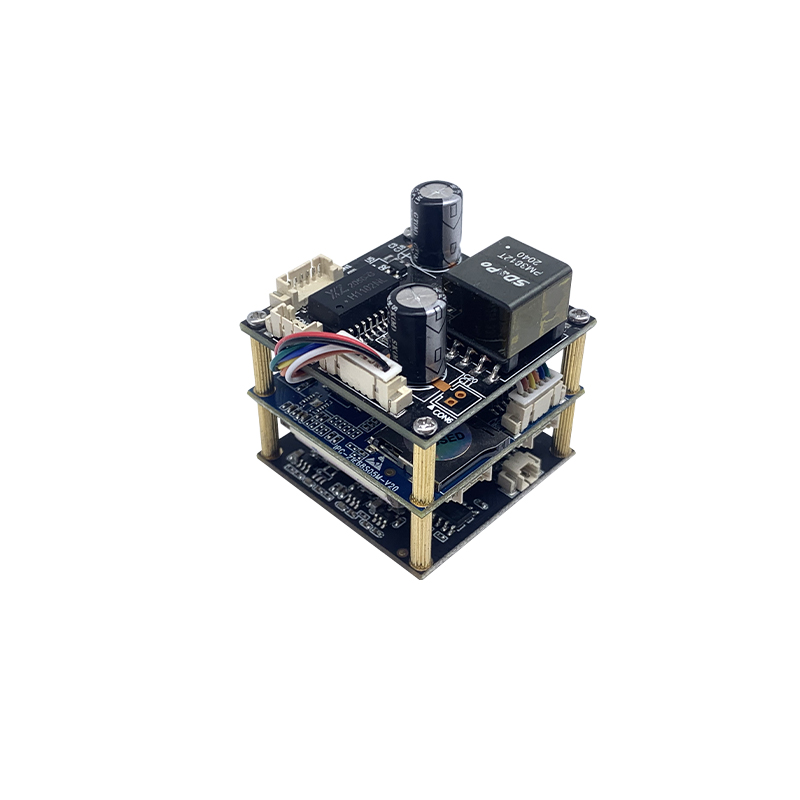

■支持扩展POE。
■支持扩展全功能。
■支持串口、RS485传输。

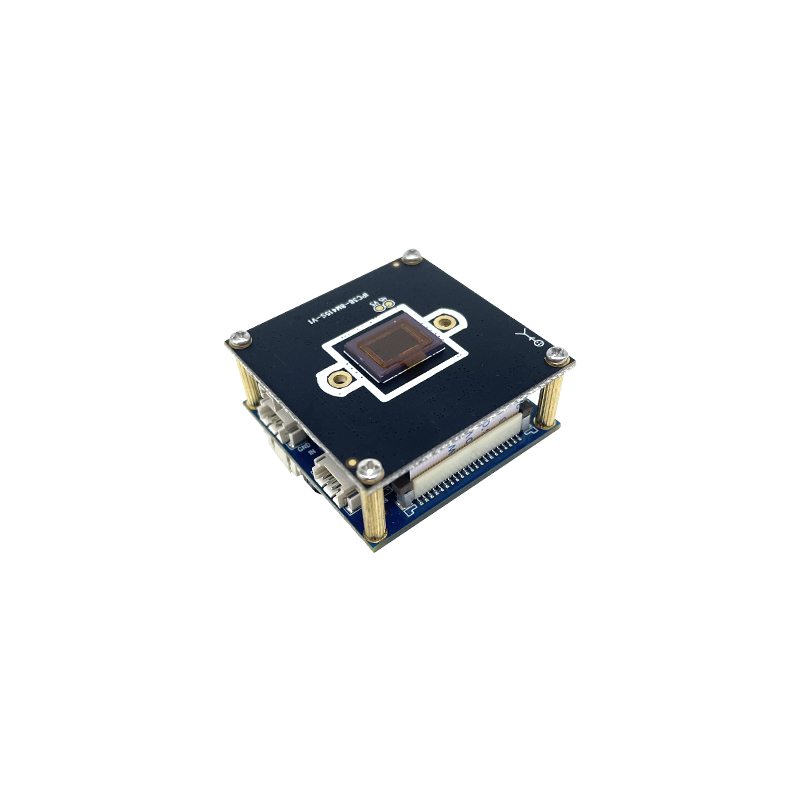

■尺寸38*38mm,方便安装，方便做小型化产品；主板和sensor板分开，方便兼容多种产品。
技术参数
系统结构 | 500万低照度： | 800万低照度： | |
主控 | 嵌入式单核32位ARM A7，纯硬压缩，内部集成A7和FPU、NEON，主频1GHz | ||
DDR | 1Gb(内置) | 2Gb(内置) | |
Flash | 32MB/256MB可选 | ||
系统构架 | Linux | ||
Sensor传感器 | 索尼1/2.8"500万低照度CMOS | 索尼1/2.8"800万低照度CMOS | |
音视频 编码 | 视频压缩格式 | H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline编码；支持I/P帧 | |
音频压缩格式 | G.711/ACC编码，支持音频3A(AEC、ANR、AGC) | ||
主码流 | 2592x1944(500万)/30帧；2592*1520(400万)/30帧； 2304x1296(300万)/30帧；2048x1536(300万)/30帧； 1920x1080(200万)/60帧 | 3840x2160/20帧； 2592x1944(500万)/30帧；2592*1520(400万)/30帧； 2304x1296(300万)/30帧；2048x1536(300万)/30帧； 1920x1080(200万)/60帧 | |
次码流 | 640x480(VGA)/30帧；640x360/30帧；320x240(QVGA)/30帧 | ||
最低照度 | 彩色0.08Lux@F1.2；黑白0.03@F1.2 | 彩色0.08Lux@F1.2；黑白0.04@F1.2 | |
信噪比 | >40db(AGC OFF) | >42db(AGC OFF) | |
宽动态范围 | 数字宽动态>80db | 数字宽动态>95db | |
图像处理 | 支持3D去噪、图像增强、动态对比度增强处理功能 支持视频、图形输出抗闪烁处理 支持视频、图形1/15～16x缩放功能 支持视频、图形叠加 | ||
ISP | 支持4x4 Pattern RGB-IR sensor l 3A（AE/AWB/AF），支持第三方3A算法 l 固定模式噪声消除、坏点校正 l 镜头阴影校正、镜头畸变校正、紫边校正 l gamma校正、动态对比度增强、色彩管理和增强 l 多级降噪（BayerNR、3DNR）以及锐化增强 l 2F-WDR行模式/2F-WDR帧模式 | ||
最大抓拍图像 | 2592x1944 (500万) | 3840x2160(800万) | |
最大视频输入 | 2592x1944 (500万)/30帧 | 3840x2160(800万)/20帧 | |
视频压缩率 | 32Kbps-20Mbps连续可调，支持CBR/VBR码率控制模式 | ||
OSD菜单 | 4个区域的编码前处理OSD叠加 | ||
图像翻转 | 支持水平、垂直翻转 | ||
图像设置 | 亮度、对比度、色度、锐度等 | ||
网 络 功 能 | 网络协议 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP | |
智能报警 | 支持移动侦测报警、联动报警、联动录像、联动抓拍 | ||
FTP上传 | 支持 | ||
云存储 | 支持 | ||
4G | 支持运营商 | 移动、联通、电信 | |
支持速率 | CAT1(适合传数据/图片)、CAT4(适合传视频) | ||
WIFI | 传输协议 | 802.11b/g/n、支持WEP、WPA、WPA2加密协议 | |
支持模式 | AP热点、STA局域网模式 | ||
定位 | 支持卫星 | GPS、北斗、格洛纳斯 | |
定位误差 | 小于5米 | ||
数 据 传 输 及 存 储 | 数据存储 | 视频、图片文件 | |
存储机制 | 手动、自动（循环、定时、报警开关量、移动侦测） | ||
ONVIF协议 | 标准ONVIF2.4协议 | ||
GB28181协议 | 支持 | ||
客户端浏览 | 支持IE6.0及以上（设备内嵌Web Server）浏览器浏览，最多支持10用户同时访问 | ||
手机客户端 | 支持iphone、Android系统 | ||
网络云 | 已对接爱为云/华为好望云/七牛云，其它云平台可根据需求对接 | ||
本地存储 | 最大支持256G，支持循环录像 | ||
智能分析 | 移动侦测 | ||
人形检测 | |||
区域设定 | |||
接 口 | 网络接口 | 标准10/100M自适应以太网，防雷防静电设计 | |
USB接口 | 支持USB2.0视频输出或扩展WIFI | ||
音频输入接口 | 线性输入/差分输入，1Vvpp | ||
音频输出接口 | 线性输出，1Vvpp；喇叭：功率3W | ||
串口 | 1路、TTL电平3.3V，可对接一体机芯 | ||
RS485接口 | 1个，防雷防静电设计 | ||
复位接口 | 1个，长按5秒恢复出厂设置 | ||
TF卡接口 | 1个 | ||
IO口 | 2个，3.3V电平，可定义做报警输入、报警输出、ADC、通讯等功能 | ||
一 般 规 范 | 工作温度 | -20---70°C | |
工作湿度 | 90%RH以下 | ||
工作电压 | DC4.5---16V(+/-10%) | ||
功耗 | 不带WIFI/4G：2.2W左右 带WIFI：2.4W左右 (传数据时) 带4G：3.4W左右 (传数据时) | 不带WIFI/4G：2.4W左右 带WIFI：2.6W左右 (传数据时) 带4G：3.6W左右 (传数据时) | |
PCBA尺寸 | 38mm(长)*38mm(宽)*21mm(高) | ||
