DDR

1Gb(内置)

Flash

16MB

系统构架

Linux

Sensor传感器

格科微1/3" 400万CMOS

音视频

编码

视频压缩格式

H.264、MJPEG、YUV

音频压缩格式

G.711/AAC，支持音频3A(AEC、ANR、AGC)

主码流

2592x1520(400万)/30帧；2304x1296(300万)/30帧；2048x1536(300万)/30帧

1920x1080/30帧、1280x720/30帧、960x720/30帧、1024x576/30帧、

800x600/30帧、640x480/30帧、640x360/30帧、320x240/30帧、320x180/30帧

最低照度

彩色0.1Lux@F1.2；黑白0.05@F1.2

信噪比

>38db(AGC OFF)

宽动态范围

数字宽动态>81db

图像处理

支持3D去噪、图像增强、动态对比度增强处理功能

支持视频、图形输出抗闪烁处理

支持视频、图形1/15～16x缩放功能

支持视频、图形叠加

ISP

支持4x4 Pattern RGB-IR sensor

3A（AE/AWB/AF），支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正

gamma校正、动态对比度增强、色彩管理和增强

多级降噪（BayerNR、3DNR）以及锐化增强

2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

2592x1520(400万)

最大视频输入

2592x1520(400万)/30帧

图像设置

亮度、对比度、色度、锐度等

协议

USB协议

支持标准UVC协议

兼容性

兼容所有类型USB接口、操作系统

镜头参数

接口

M12

畸变

无畸变(<1%)

角度

水平：80°；垂直：50°；对角：90°

焦距

3.5mm

光圈大小

2.0mm

TTL

15.7mm

接

口

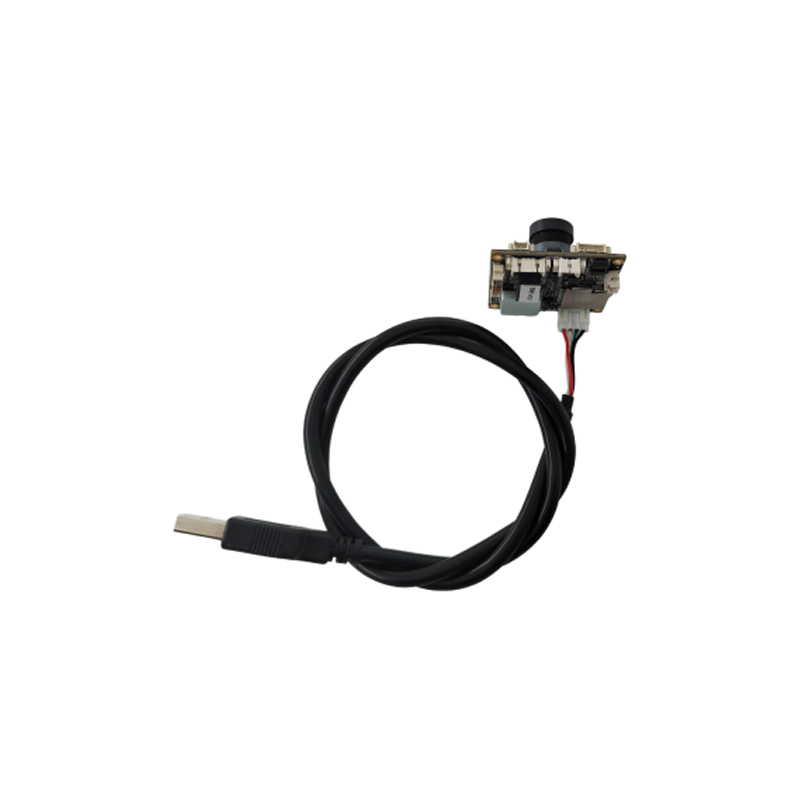

USB接口

1个，USB2.0视频输出

音频输入接口

双路，线性输入/差分输入/咪头输入，1Vvpp

IO口

3个，3.3V电平，可定义做报警输入、报警输出、ADC、通讯等功能

串口

1路、TTL电平3.3V，可对接一体机芯

一

般

规

范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V(+/-10%)

功耗

1.7W左右

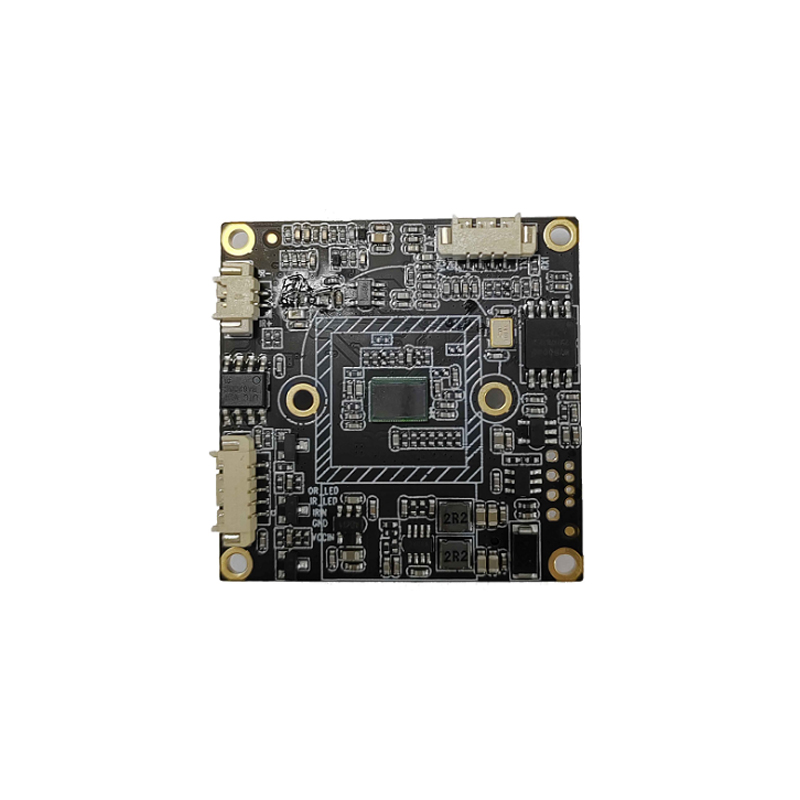

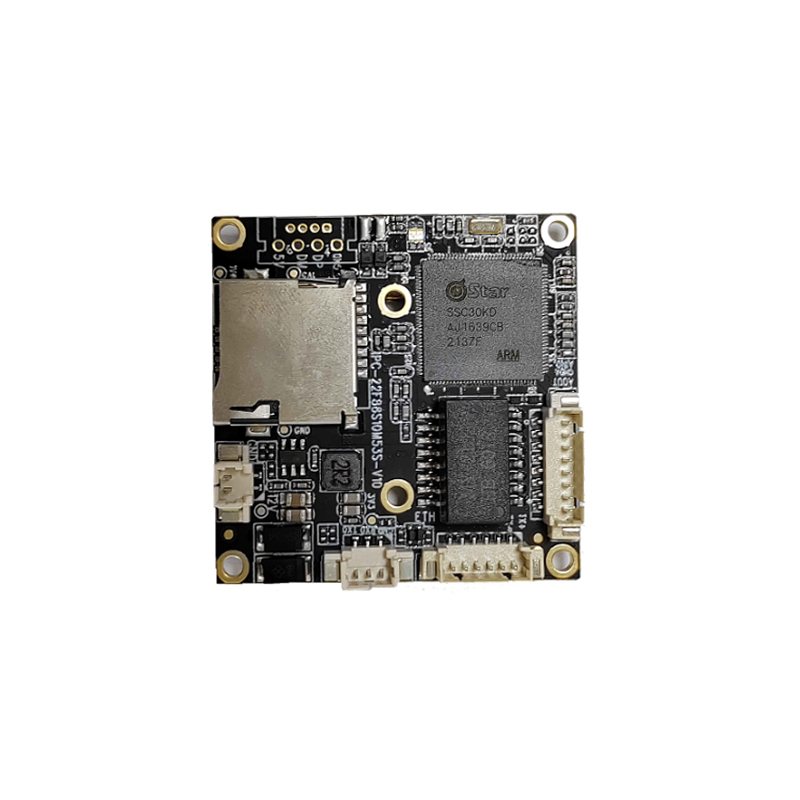

PCBA尺寸

装镜头：38mm(长)x38mm(宽)x25mm(高)；不装镜头：38mm(长)x38mm(宽)x12mm(高)
