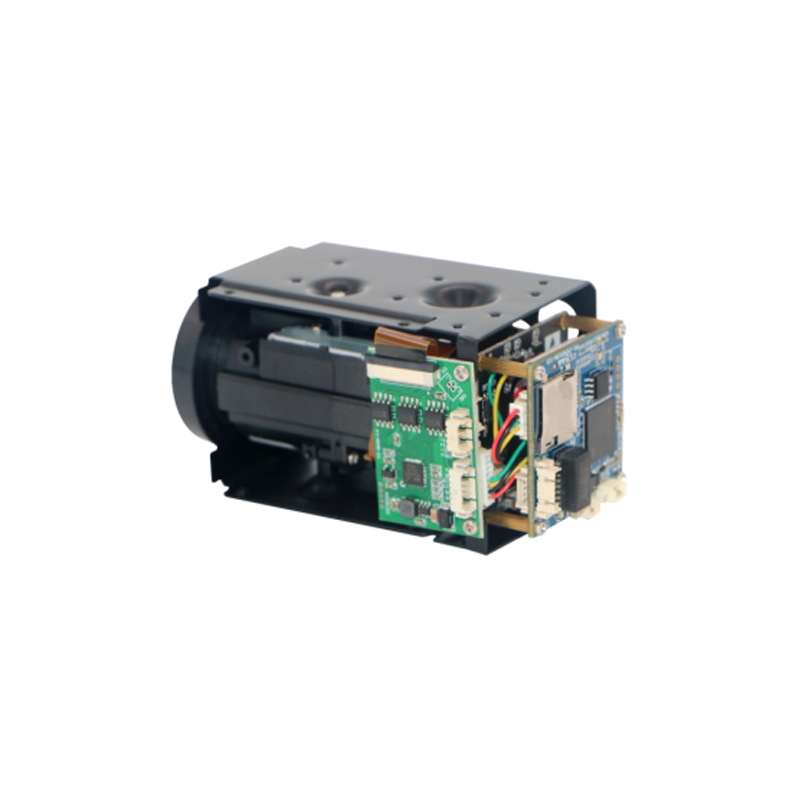

20倍高清USB变倍一体机芯

一、应用场合:
适用于大范围、大角度、大视野、无光线或光线微弱、高清分辨率等要求USB输出视频且需要光学变倍、自动聚焦的场合。
二、经典案例:
1.无人机、无人车。
2.智能机器人。
3.工业缺陷检测。
4.电子放大镜。
三、型号:
200万低照度:CY-U68B-X20S07
500万低照度:CY-U68P-X20S35
产品详情

四、产品特色:

2D/3D降噪、数字宽动态、多种图像增强和矫正算法,图像清晰、细腻、逼真。

支持H.265+、H.265、H.264编码,超低码率、高清画质。

最大支持500万编码,最高支持2592x1944@30帧

0.8T算力,支持智能分析。

支持标准UVC协议、标准USB接口输出。

支持双咪头输入。

兼容所有类型USB接口、操作系统。

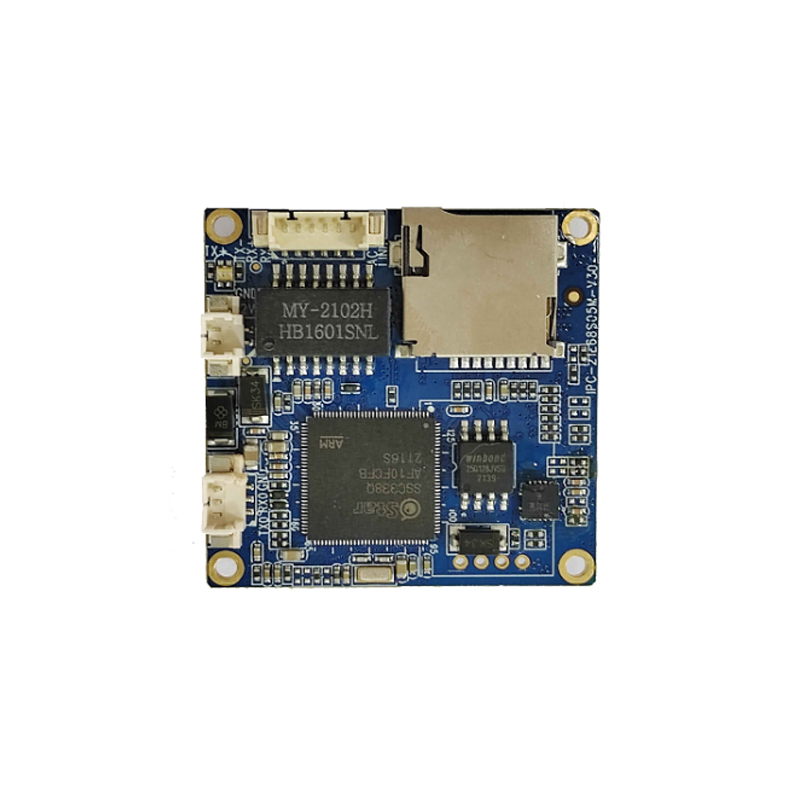

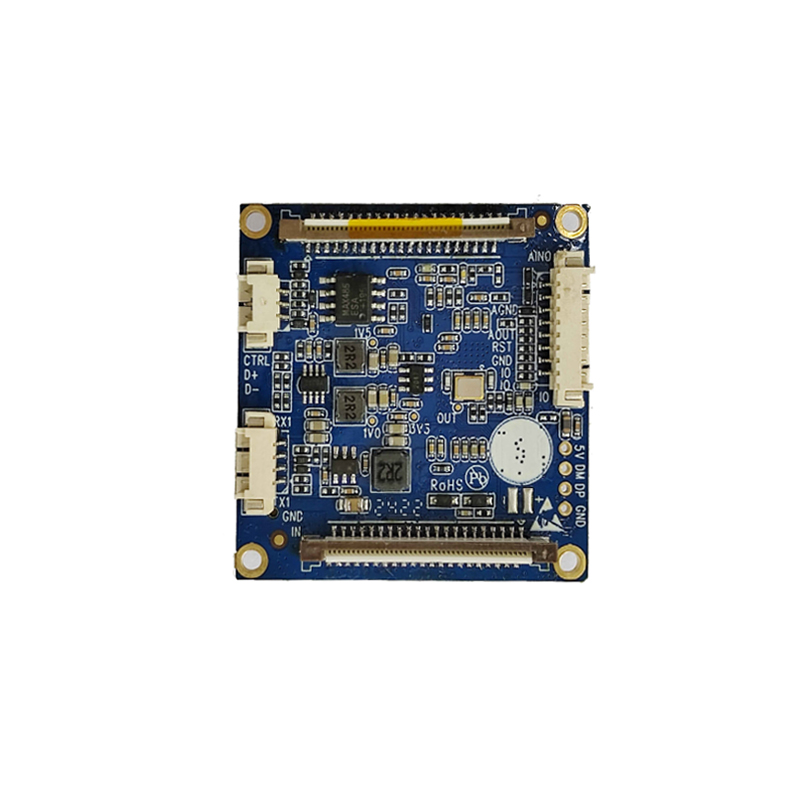

尺寸38x38mm,单板,方便安装,方便做小型化产品。

五、卖点:

4倍光学变倍、聚焦快、低照度、低延时 、H.264、双咪头、支持定制和二次开发

六、技术参数:

系统结构


200万低照度

500万低照度

主控

嵌入式单核32位ARM A7,纯硬压缩,内部集成A7FPUNEON,主频800MHZ

嵌入式单核32位ARM A7,纯硬压缩,内部集成A7FPUNEON,主频1GHZ

DDR

512Mb(内置)

1Gb(内置)

Flash

16MB

系统构架

Linux

Sensor传感器

索尼1/2.8"

200万低照度CMOS

索尼1/2.8"

500万低照度CMOS

音视频编码

视频压缩格式

H.264、MJPEG、YUV

音频压缩格式

G.711/ACC编码,支持音频3A(AEC、ANR、AGC)

主码流

1920x1080/30帧;1280x720/60帧

2592x1944/30帧;2592x1520/30帧;

2304x1296/30帧;2048x1536/30帧

最低照度

彩色0.05Lux@F1.2;黑白0.0Lux1@F1.2

彩色0.05Lux@F1.2;黑白0.02@F1.2

信噪比

>45db(AGC OFF)

>45db(AGC OFF)

宽动态范围

数字宽动态>90db

数字宽动态>80db

图像处理

支持3D去噪、像增动态对比度增强处理功能

支持视频出抗闪烁处

支持视频1/15~16x放功能

支持视频形叠加

ISP

支持4x4 Pattern RGB-IR sensor

3AAE/AWB/AF),支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正

gamma校正、动态对比度增强、色彩管理和增强

多级降噪(BayerNR3DNR)以及锐化增强

2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

1920x1080

2592x1944

最大视频输入

1920x1080/30帧

2592x1944/30帧

图像设置

亮度、对比度、色度、锐度等

镜头及变倍功能

光学变焦

20倍,4.7-94.06mm(F1.6 to F2.7)

数字变焦

20倍

聚焦控制

自动/手动/一次性自动聚焦

变焦速度

0.5秒

最小焦点距离

100mm-1000mm(近焦-远焦)

镜头初始化

内置

光圈控制

自动

日夜切换模式

标配IR-CUT

协议

USB协议

支持标准UVC协议

兼容性

兼容所有类型USB接口、操作系统

接口

USB接口

1个,USB2.0视频输出

音频输入接口

双路,线性输入/差分输入/咪头输入,1Vvpp

IO口

3个,3.3V电平,可定义做报警输入、报警输出、ADC、通讯等功能

串口

1路、TTL电平3.3V,可对接一体机芯

一般规范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V(+/-10%)

功耗

最大3.5W

产品尺寸

68mm(长度)x40mm(宽度)x40(高度)

产品重量

286g
