DDR

512Mb(内置)

Flash

16MB

系统构架

Linux

Sensor传感器

思特微1/3 "200万低照度CMOS

音视频

编码

视频压缩格式

H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline编码；支持I/P帧

音频压缩格式

G.711/ACC编码，支持音频3A(AEC、ANR、AGC)

主码流

1920x1080(200万)/30帧；1280x720(100万)/30帧

次码流

720x576/30帧；640x480(VGA)/30帧；640x360/30帧；

352x288/30帧；320x240(QVGA)/30帧

最低照度

彩色0.05Lux@F1.2；黑白0.01@F1.2

信噪比

>45db(AGC OFF)

宽动态范围

数字宽动态>90db

图像处理

支持3D去噪、图像增强、动态对比度增强处理功能

支持视频、图形输出抗闪烁处理

支持视频、图形1/15～16x缩放功能

支持视频、图形叠加

ISP

支持4x4 Pattern RGB-IR sensor

3A（AE/AWB/AF），支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正

gamma校正、动态对比度增强、色彩管理和增强

多级降噪（BayerNR、3DNR）以及锐化增强

2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

1920x1080(200万)

最大视频输入

1920x1080(200万)/30帧

视频压缩率

32Kbps-20Mbps连续可调，支持CBR/VBR码率控制模式

OSD菜单

4个区域的编码前处理OSD叠加

图像翻转

支持水平、垂直翻转

图像设置

亮度、对比度、色度、锐度、背光等

网

络

功

能

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、RTMP

FTP上传

支持

云存储

支持

智能分析及报警

移动侦测

可设置布防时间

视频遮挡侦测

可设置布防时间

人形识别

可设置4个区域，可布防时间

隐私遮挡

可设置4个区域的隐私遮挡

报警联动

警示灯闪烁、播放提示音、报警IO输出、抓拍图片、录像

数

据

传

输

及

存

储

数据存储

视频、图片文件

存储机制

手动、自动（循环、定时、报警开关量、智能报警事件）

ONVIF协议

标准ONVIF2.4协议

GB28181协议

支持

客户端浏览

支持Chrome、Firefox、Edge、Safari、Google等所有不带插件web浏览器浏览，最多支持12用户同时访问

手机客户端

支持iphone、Android系统

网络云

登虹

接

口

网络接口

标准10/100M自适应以太网，防雷防静电设计

音频输入接口

线性输入/差分输入，1Vvpp

音频输出接口

线性输出，1Vvpp

串口

1路，TTL电平3.3V，可对接一体机芯

灯控接口

支持软光敏和硬光敏，1个IR触发输入，1个红外灯控制，1个白光(暖光)灯控制

状态指示灯

红色亮:系统电源正常；红色灭:系统电源异常；

绿色闪烁:系统运行正常；绿灯灭或不闪:系统运行异常

复位接口

1个，长按5秒恢复出厂设置

IO口

1个，3.3V电平，可定义做报警输入、报警输出、ADC、通讯等功能

一

般

规

范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC4.5---16V(+/-10%)

功耗

1W左右

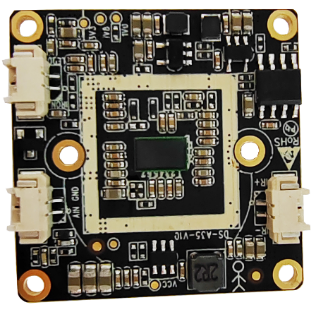

PCBA尺寸

32mm(长)x32mm(宽)x12mm(高)
