DDR

512Mb(内置)

Flash

16MB

系统构架

Linux

Sensor传感器

思特威1/2.8" 300万CMOS

音视频

编码

视频压缩格式

H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline编码；支持I/P帧

音频压缩格式

G.711/AAC，支持音频3A(AEC、ANR、AGC)

主码流

2304x1296(300万)/30帧；2048x1536(300万)/30帧

1920x1080(200万)/30帧；1280x720(100万)/30帧

次码流

640x480(VGA)/30帧；640x360/30帧；320x240(QVGA)/30帧

最低照度

彩色0.1Lux@F1.2；黑白0.05@F1.2

信噪比

>42db(AGC OFF)

宽动态范围

数字宽动态>80db

图像处理

支持3D去噪、图像增强、动态对比度增强处理功能

支持视频、图形输出抗闪烁处理

支持视频、图形1/15～16x缩放功能

支持视频、图形叠加

ISP

支持4x4 Pattern RGB-IR sensor

3A（AE/AWB/AF），支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正

gamma校正、动态对比度增强、色彩管理和增强

多级降噪（BayerNR、3DNR）以及锐化增强

2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

2304x1296(300万)；2048x1536(300万)

最大视频输入

2304x1296(300万)/30帧；2048x1536(300万)/30帧

视频压缩率

32Kbps-20Mbps连续可调，支持CBR/VBR码率控制模式

OSD菜单

4个区域的编码前处理OSD叠加

图像翻转

支持水平、垂直翻转

图像设置

亮度、对比度、色度、锐度等

网

络

功

能

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能报警

支持移动侦测报警、联动报警、联动录像、联动抓拍

FTP上传

支持

云存储

支持

4G

支持运营商

移动、联通、电信

支持速率

CAT1(适合传数据/图片)、CAT4(适合传视频)

WIFI

传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

支持模式

AP热点、STA局域网模式

定位

支持卫星

GPS、北斗、格洛纳斯

定位误差

小于5米

数

据

传

输

及

存

储

数据存储

视频、图片文件

存储机制

手动、自动（循环、定时、报警开关量、移动侦测）

ONVIF协议

标准ONVIF2.4协议

GB28181协议

支持

客户端浏览

支持IE6.0及以上（设备内嵌Web Server）浏览器浏览，最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接爱为云/华为好望云/七牛云，其它云平台可根据需求对接

本地存储

最大支持512G，支持循环录像

智能分析

移动侦测

人形检测

区域设定

接

口

网络接口

标准10/100M自适应以太网，防雷防静电设计

USB接口

1个，USB2.0，支持扩展WIFI或4G

音频输入接口

线性输入/差分输入，1Vvpp

音频输出接口

线性输出，1Vvpp

串口

1路、TTL电平3.3V，可对接一体机芯

复位接口

1个，长按5秒恢复出厂设置

TF卡接口

1个

IO口

3个，3.3V电平，可定义做报警输入、报警输出、ADC、通讯等功能

一

般

规

范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC4.5---16V(+/-10%)

功耗

不带WIFI/4G：1.6W左右

带WIFI：1.8W左右(传数据时)

带4G：2.8W左右(传数据时)

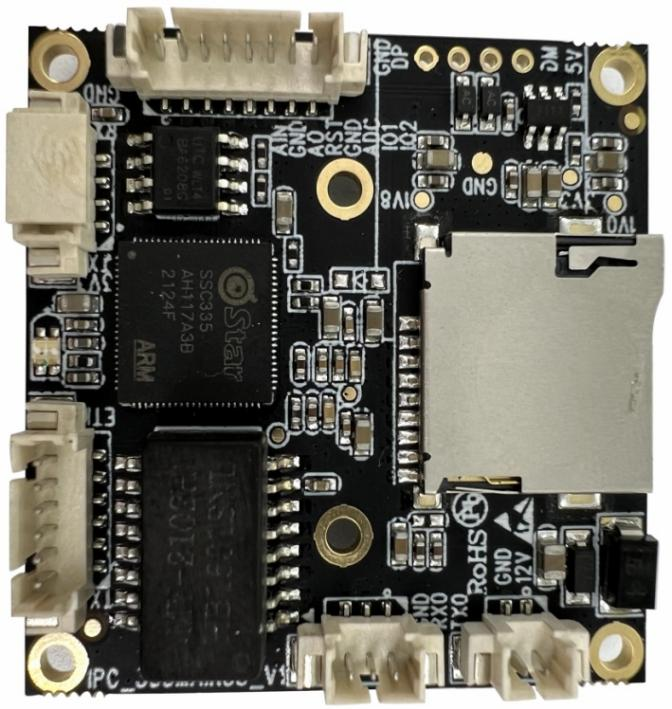

PCBA尺寸

38mm(长)*38mm(宽)*11mm(高)
