4G低功耗抓拍摄像机模组

应用场合:
适用于光线暗、照度低、不方便接有线网络、电池供电、快速启动的高清监看、实时监控场合
产品特色:
■主控芯片采用高性能多媒体处理器片上系统(SOC),内部集成A7处理器和1个FPU处理单元、Neon加速,主频900MHZ。
■集成ISP,支持WDR、多级降噪及多种图像增强和矫正算法,为客户提供专业级的图像质量。
■采用标准的H.264 /H265压缩算法,方便在窄带上实现高清晰的图像传输。
■最大支持400万像素,最高支持300万/30帧。
■支持ONVIF2.4标准协议,可对接海康、大华、雄迈等NVR。
■支持GB28181协议。
■支持手机监看。
■支持音频输入输出、支持双向语音对讲。
■支持本地实时录像。
■支持4G全网通:5模或者7模。
■板子小,方便安装。
■支持锂电池供电、充电。
■支持Micro USB导出TF卡数据。
■低功耗:待机电流小于400uA。
■快速启动:启动到看到视频小于500ms。

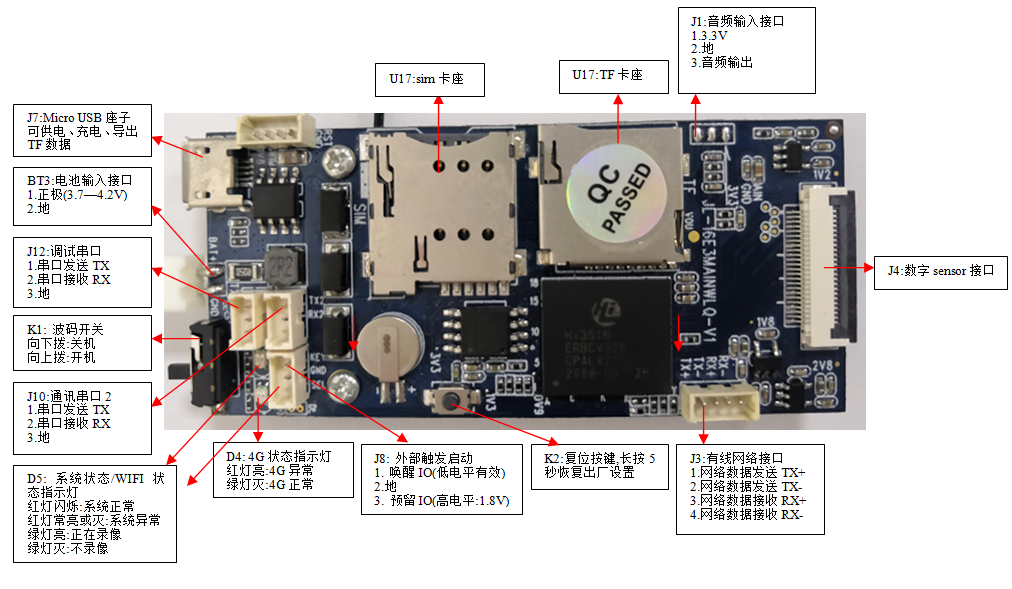

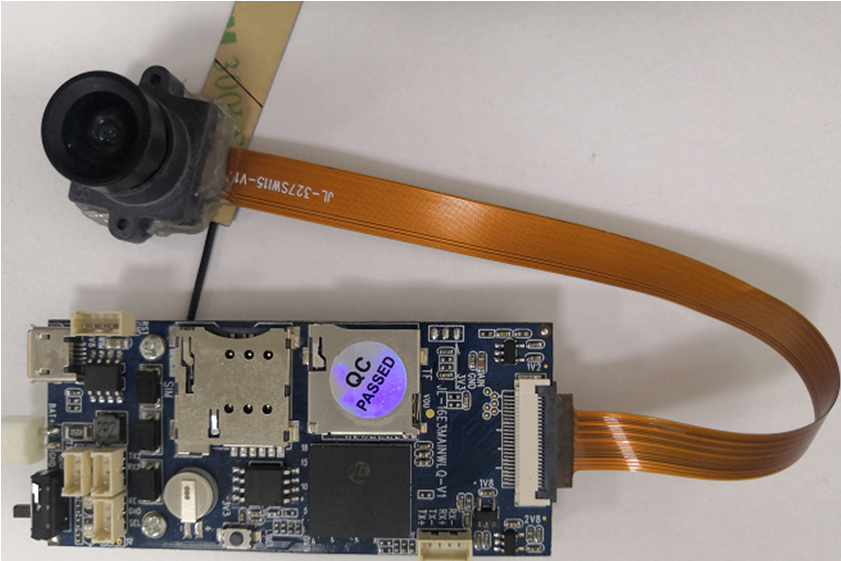

产品详情

pdf文件下载

 技术参数


200万经济型

200万低照度

Sensor类型

思特威1/2.8" 200万CMOS

索尼1/2.8"200万低照度CMOS

图像分辨率

主:1920*1080/30帧次:640*480/30帧

主:1920*1080/30帧次:640*480/30帧

最低照度

彩色0.1Lux@F1.2;黑白0.05@F1.2

彩色0.05Lux@F1.2;黑白0.01@F1.2

信噪比

>38db(AGC OFF)

>45db(AGC OFF)

宽动态范围

数字宽动态>75db

数字宽动态>90db

视频压缩格式

H.264/H.265 High/Main/Base   profile,MJPEG/JPEG Baseline编码;支持I/P帧

音频压缩格式

G.711/G.726/ADPCM,支持音频3A(AEC、ANR、AGC)

编码能力

2304x1296@30fps+720x576@30fps

2048x1536@30fps+720x576@30fps

1920x1080@30fps+1280*720@30pfs

2688x1520@15fps+720x576@15fps

图像处理

支持3D去噪、像增动态对比度增强处理功能

支持视频出抗闪烁处

支持视频形1/15~16x放功能

支持视频形叠加

ISP

支持4x4 Pattern RGB-IR sensor

 3A(AE/AWB/AF),支持第三方3A算法

固定模式噪声消除、坏点校正

镜头阴影校正、镜头畸变校正、紫边校正方向自适应demosaic

 gamma校正、动态对比度增强、色彩管理和增强

区域自适应去雾

多级降噪(BayerNR、3DNR)以及锐化增强

 2F-WDR行模式/2F-WDR帧模式

数字防抖

最大抓拍图像

500万像素(2592x1944)

视频压缩率

32Kbps-20Mbps连续可调,支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六种码率控制模式

OSD菜单

8个区域的编码前处理OSD叠加

图像翻转

支持90°、180°、270°翻转

图像设置

亮度、对比度、色度、锐度等

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能报警

支持移动侦测报警、网络故障报警、联动报警、联动录像、联动抓拍

ONVIF协议

支持,标准ONVIF2.4协议

GB28181协议

支持

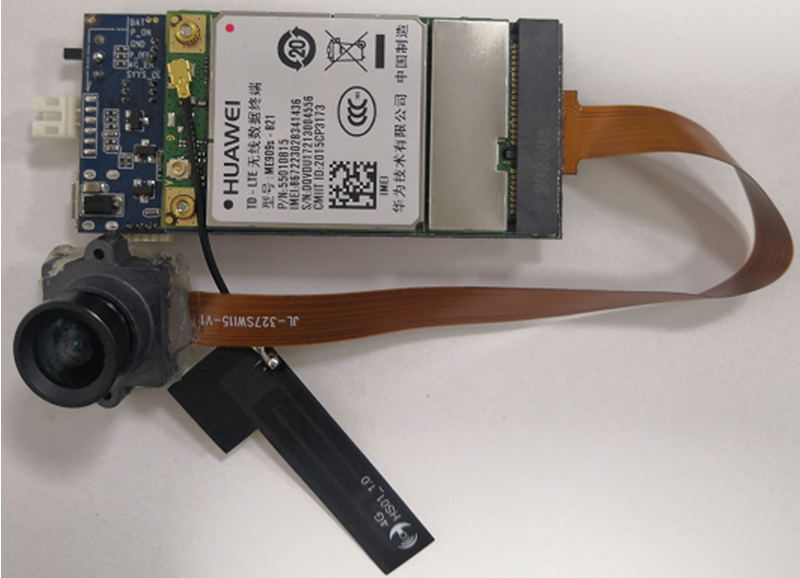

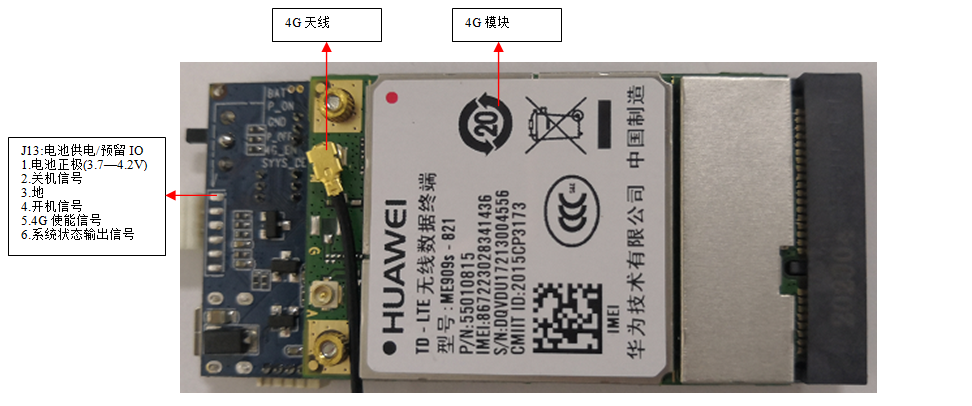

4G传输

移动、联通、电信/4G、3G、2G

FTP上传

支持

数据存储

视频、图片文件

存储机制

手动、自动(循环、定时、报警开关量、移动侦测)

客户端浏览

支持IE6.0及以上(设备内嵌Web Server)浏览器浏览,最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接阿里云,其它云平台可根据需求对接

本地存储

最大支持256G

待机休眠功耗

3.7V,400uA

启动抓拍录像时间

500ms以内

网络接口

标准10/100M自适应以太网

音频输入接口

线性输入,1Vvpp

音频输出接口

线性输出,1Vvpp

串口

1路: TTL电平3.3V

USB接口

1个Micro   USB2.0接口,可供电、充电、读TF卡数据

IO

若干,3.3V/1.8V可选

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V(+/-10%)、锂电池

正常工作功耗

2W左右

尺寸

74mm(长)*38mm(宽)
