DDR

512Mb(内置)

Flash

16MB

系统构架

Linux

Sensor传感器

晶相1/3" 200万CMOS

音视频

编码

视频压缩格式

H.264、MJPEG、YUV

音频压缩格式

G.711/ACC编码，支持音频3A(AEC、ANR、AGC)

支持分辨率

1920x1080、1280x720、960x720、1024x576、

800x600、640x480、640x360、320x240、320x180

最低照度

彩色0.1Lux@F1.2；黑白0.05@F1.2

信噪比

>42db(AGC OFF)

宽动态范围

数字宽动态>80db

图像处理

支持3D去噪、图像增强、动态对比度增强处理功能

支持视频、图形输出抗闪烁处理

支持视频、图形1/15～16x缩放功能

支持视频、图形叠加

ISP

支持4x4 Pattern RGB-IR sensor

l 3A（AE/AWB/AF），支持第三方3A算法

l 固定模式噪声消除、坏点校正

l 镜头阴影校正、镜头畸变校正、紫边校正

l gamma校正、动态对比度增强、色彩管理和增强

l 多级降噪（BayerNR、3DNR）以及锐化增强

l 2F-WDR行模式/2F-WDR帧模式

最大抓拍图像

1920x1080(200万)

最大视频输入

1920x1080(200万)/30帧

图像设置

亮度、对比度、色度、锐度等

协议

USB协议

支持标准UVC协议

兼容性

兼容所有类型USB接口、操作系统

镜头参数

接口

M12

畸变

无畸变(<1%)

角度

水平：80°；垂直：50°；对角：90°

焦距

3.5mm

光圈大小

2.0mm

TTL

15.7mm

接

口

USB接口

USB2.0视频输出

音频输入接口

双路，线性输入/差分输入/咪头输入，1Vvpp

复位接口

1个，长按5秒恢复出厂设置

IO口

2个，3.3V电平，可定义做报警输入、报警输出、通讯等功能

串口

1个，TTL电平(3.3V)

电源输出

1个，3.3V

一

般

规

范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V(+/-10%)

功耗

1.2W左右

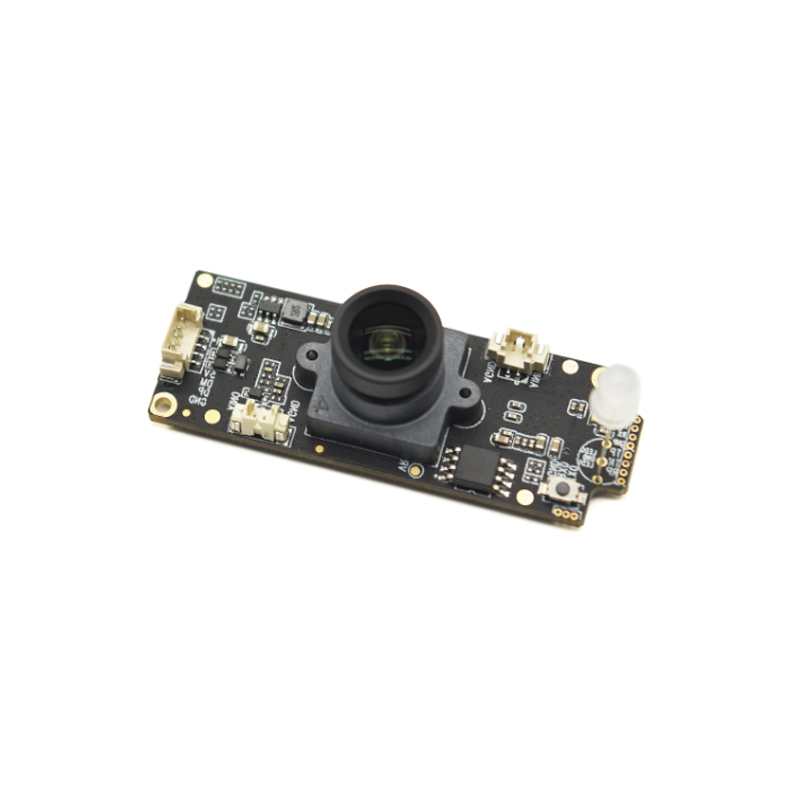

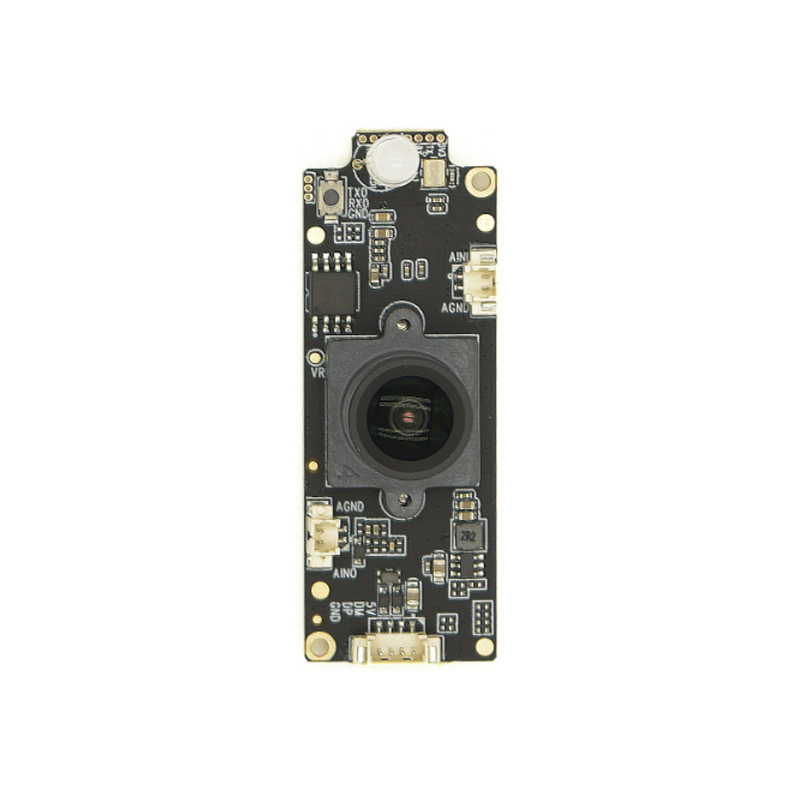

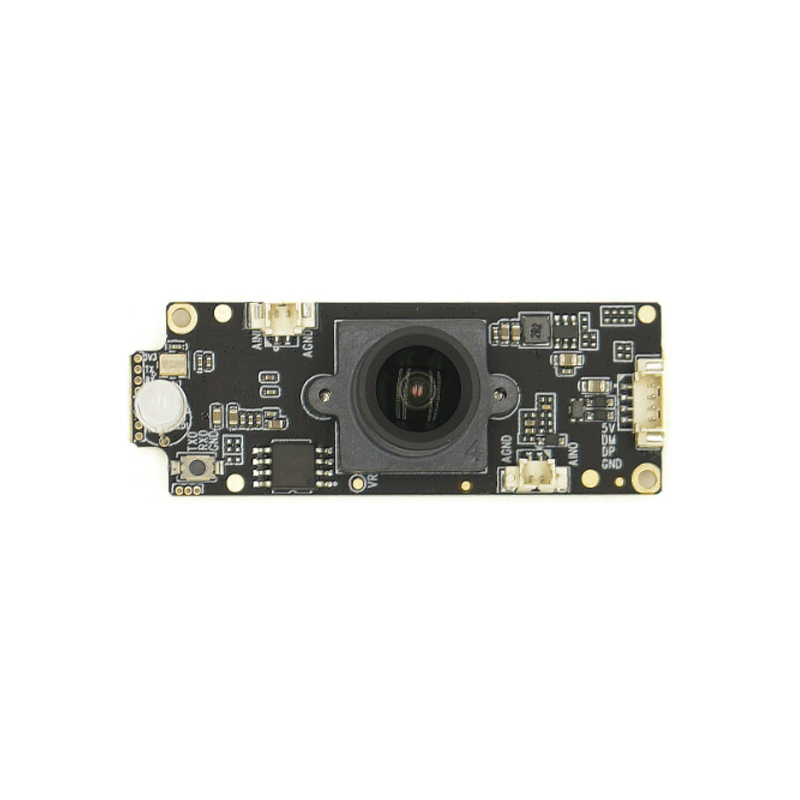

PCBA尺寸

装镜头：61mm(长)x22mm(宽)x19mm(高)

不装镜头：61mm(长)x22mm(宽)x8mm(高)
