DDR

8Gb

Flash

16MB(可选32MB/256MB)

系统构架

Linux/LiteOS

音

视

频

编

码

视频压缩格式

H.264/H.265 High/Main/Base profile，MJPEG/JPEG Baseline编码；支持I/P帧

音频压缩格式

G.711/G.726/ADPCM，支持音频3A(AEC、ANR、AGC)

图像分辨率

3840x2160@30fps+11920x1080@30fps编码

3840x2160@30fps解码

3840x2160@30fps编码+3840x2160@30fps解码

视频压缩率

32Kbps-200Mbps连续可调，支持CBR/VBR

最大视频输入

6144x6144

拼接性能

输入2路2560x1440@30fps，输出5120x1440@30fps

输入4路1080x1920@30fps，输出6144x1080@30fps或1920x4320@30fps

OSD菜单

支持通道名、日期时间叠加

图像翻转

支持水平、垂直翻转

图像设置

亮度、对比度、色度、锐度等

网

络

功

能

网络协议

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、RTMP

智能报警

支持移动侦测报警、视频丢失报警、网络故障报警、联动报警、联动录像、联动抓拍

FTP上传

支持

WIFI传输协议

802.11b/g/n、支持WEP、WPA、WPA2加密协议

4G传输

移动、联通、电信/4G、3G、2G

数

据

传

输

及

存

储

数据存储

视频、图片文件

存储机制

手动、自动（循环、定时、报警开关量、移动侦测）

ONVIF协议

标准ONVIF2.4协议

客户端浏览

支持IE6.0及以上（设备内嵌Web Server）浏览器浏览，最多支持10用户同时访问

手机客户端

支持iphone、Android系统

网络云

已对接阿里云，其它云平台可根据需求对接

本地存储

最大支持512GB

接

口

网络接口

标准10/100M/1000M自适应以太网

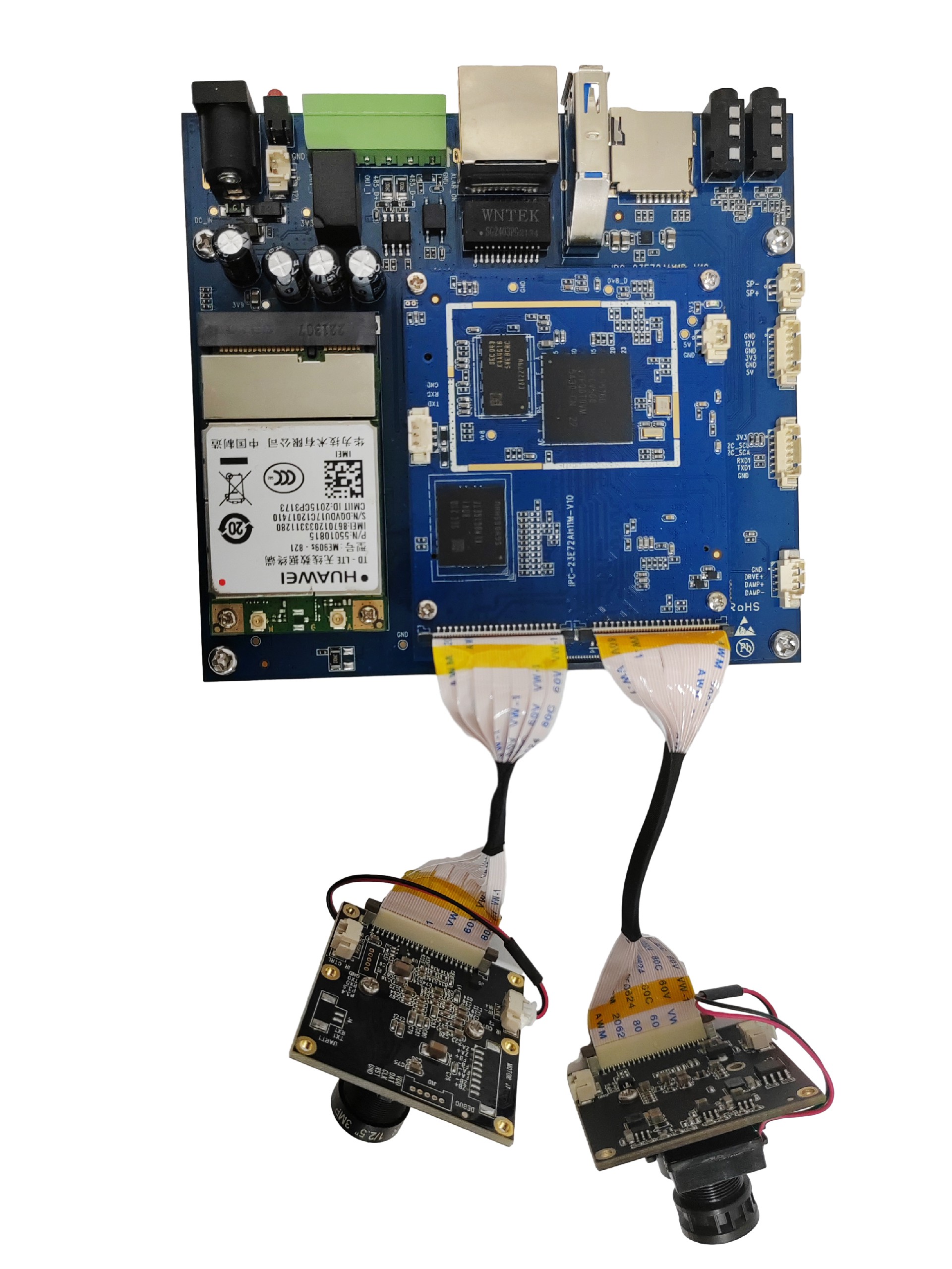

视频输入接口

数字MIPI接口、BT656、BT1120接口；

最大可支持4 路Sensor 串行输入，支持8lane/4lane+4lane/4x2-lane

支持sensor种类

IMX307、IMX335、OV04A10、IMX415、OV08A20

视频输出接口

MIPI LCD屏

音频输入接口

线性输入，1Vvpp

音频输出接口

喇叭，3W

通信串口

TTL串口

报警输入

1路，光电隔离

报警输出

1路，继电器

给外部模块供电

12V/5V/3.3V输出

TF卡存储

最大支持512GB

USB

1个USB3.0接口

一

般

规

范

工作温度

-20---70°C

工作湿度

90%RH以下

工作电压

DC5V—12V(+/-10%)

功耗

3W左右

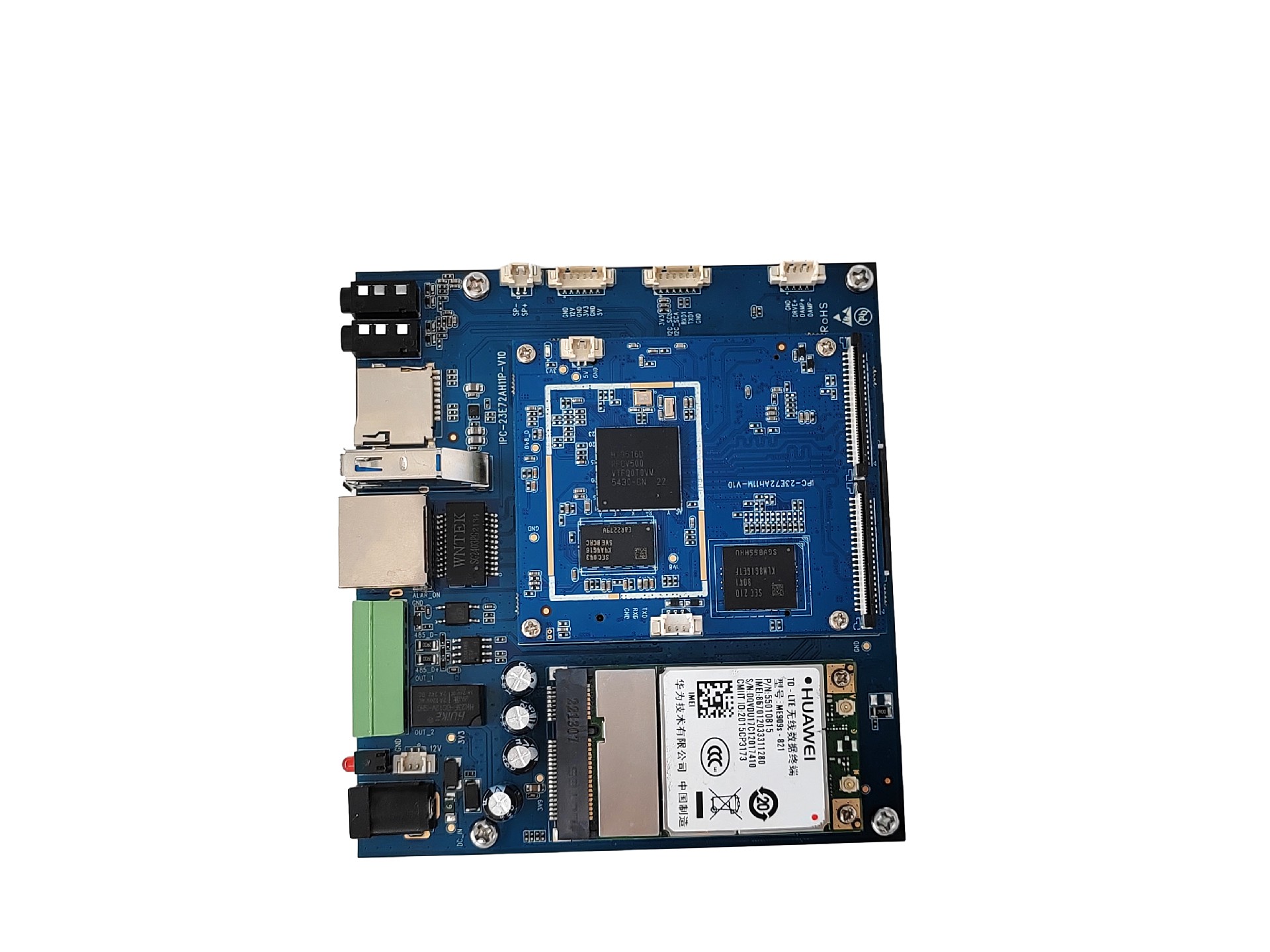

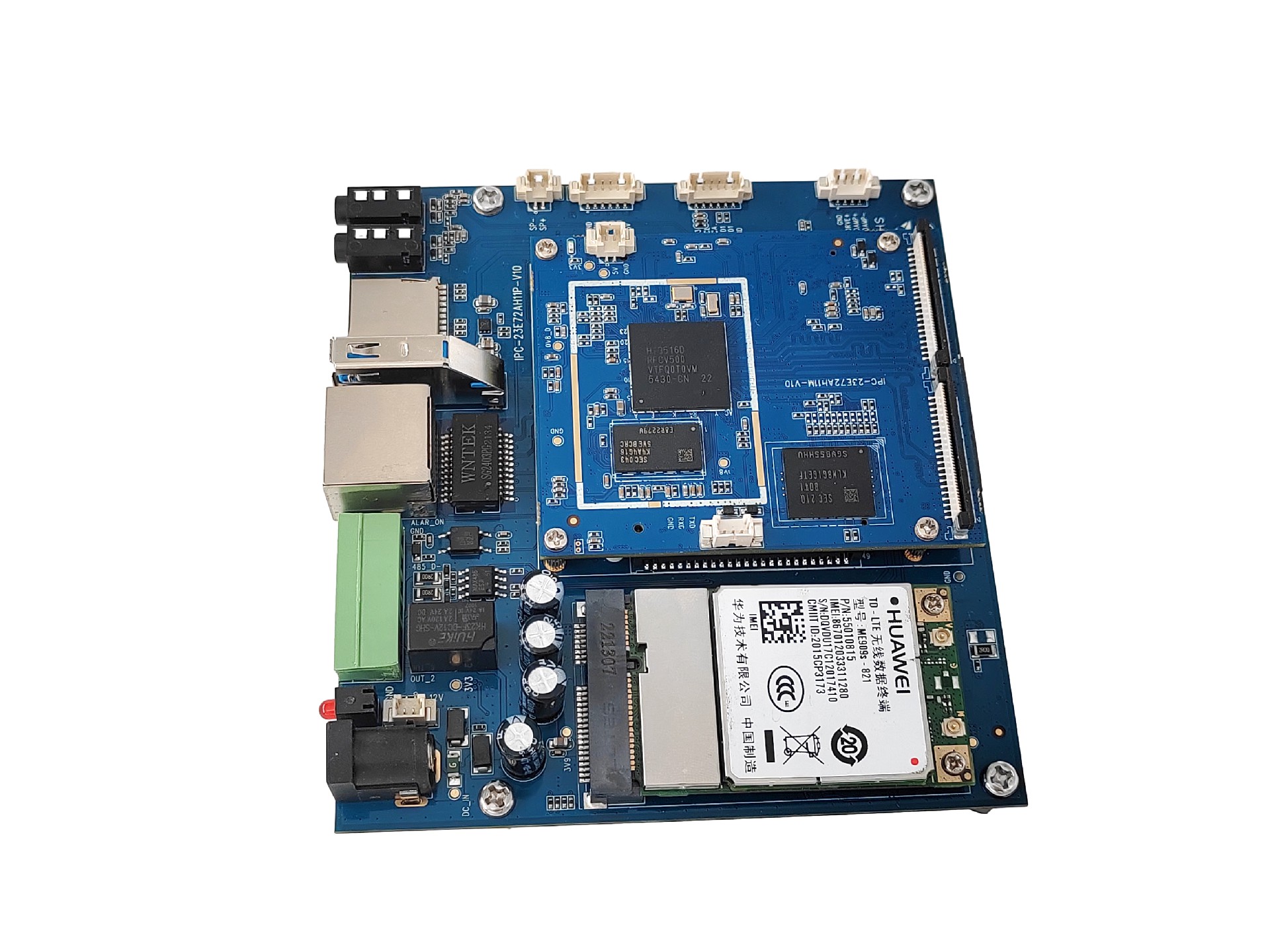

PCBA尺寸

底板：108mm(长)x99mm(宽)x18mm(高)；核心板：60mm(长)x53.5mm(宽)x11mm(高)

sensor板：38mm(长) 38mm(宽)x 9mm(高)
