一
、产品特色:
■2D/3D降噪、数字宽动态、多种图像增强和矫正算法,图像清晰、细腻、逼真。
■支持H.265+、H.265、H.264编码,超低码率、高清画质。
■最大支持200万编码,最高支持1920x1080@30帧。
■支持USB图像输出。
■支持智能分析。
■支持双向语音对讲。
■支持ONVIF2.4标准协议、GB28181协议,可接入第三方后端/平台。
■支持手机和PC远程监看、支持云存储。
■支持扩展4G:移动/电信/联通全网通。
■支持扩展GPS/北斗定位。
■支持扩展WIFI:热点和STA模式。
■支持扩展POE。
■支持扩展全功能。
■支持串口、RS485传输。
■支持各种PAL、NTSC制式模拟视频输入。
■兼容CVBS模拟标清、AHD模拟高清输入,支持市面上所有CVBS、AHD图像板。

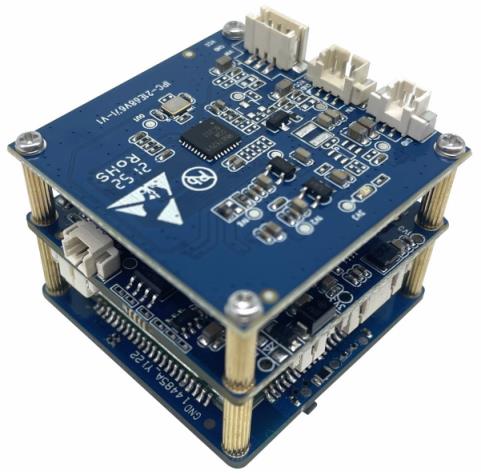

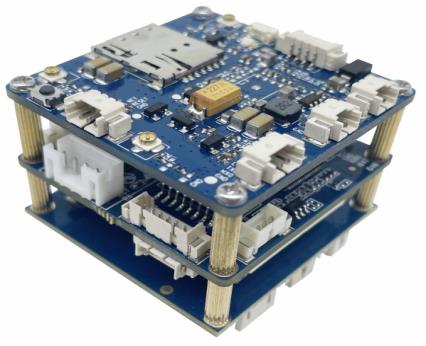

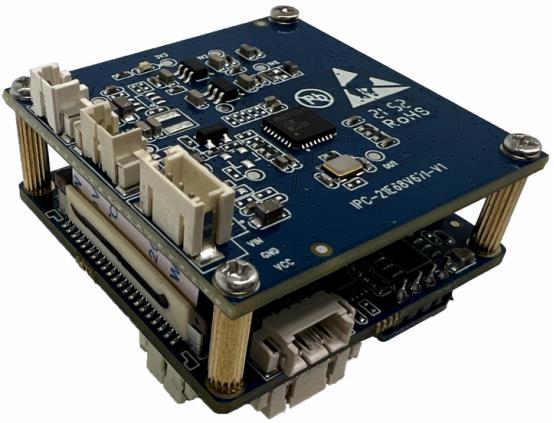

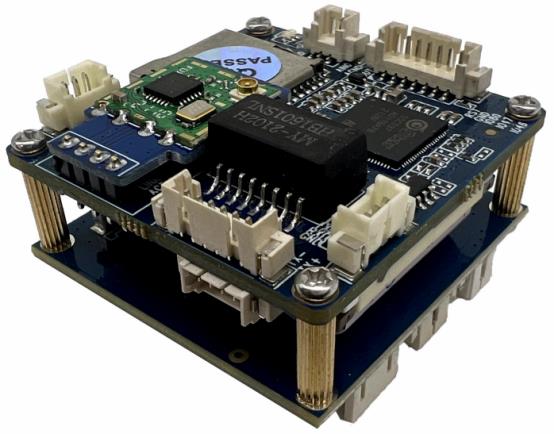

■尺寸38*38mm,方便安装,方便做小型化产品;主板和sensor板分开,方便兼容多种产品。
二、技术参数
系统结构 | 主控 | 嵌入式单核32位ARM A7,纯硬压缩,内部集成A7和FPU、NEON,主频800MHZ |
DDR | 512Mb(内置) | |
Flash | 16MB | |
系统构架 | Linux | |
Sensor传感器 | AHD模拟高清、CVBS标清 | |
音视频 编码 | 视频压缩格式 | H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline编码;支持I/P帧 |
音频压缩格式 | G.711/ACC编码,支持音频3A(AEC、ANR、AGC) | |
主码流 | 1920x1080(200万)/30帧;1280x720(100万)/30帧 | |
次码流 | 640x480(VGA)/30帧;640x360/30帧;320x240(QVGA)/30帧 | |
最低照度 | 取决于AHD或CVBS sensor板 | |
信噪比 | 取决于AHD或CVBS sensor板 | |
宽动态范围 | 取决于AHD或CVBS sensor板 | |
图像处理 | 支持3D去噪、图像增强、动态对比度增强处理功能 支持视频、图形输出抗闪烁处理 支持视频、图形1/15~16x缩放功能 支持视频、图形叠加 | |
最大抓拍图像 | 1920x1080(200万) | |
最大视频输入 | 1920x1080(200万)/30帧 | |
视频压缩率 | 32Kbps-20Mbps连续可调,支持CBR/VBR码率控制模式 | |
OSD菜单 | 4个区域的编码前处理OSD叠加 | |
图像翻转 | 支持水平、垂直翻转 | |
图像设置 | 亮度、对比度、色度、锐度等 | |
网 络 功 能 | 网络协议 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP |
智能报警 | 支持移动侦测报警、联动报警、联动录像、联动抓拍 | |
FTP上传 | 支持 | |
云存储 | 支持 | |
4G | 支持运营商 | 移动、联通、电信 |
支持速率 | CAT1(适合传数据/图片)、CAT4(适合传视频) | |
WIFI | 传输协议 | 802.11b/g/n、支持WEP、WPA、WPA2加密协议 |
支持模式 | AP热点、STA局域网模式 | |
定位 | 支持卫星 | GPS、北斗、格洛纳斯 |
定位误差 | 小于5米 | |
数 据 传 输 及 存 储 | 数据存储 | 视频、图片文件 |
存储机制 | 手动、自动(循环、定时、报警开关量、移动侦测) | |
ONVIF协议 | 标准ONVIF2.4协议 | |
GB28181协议 | 支持 | |
客户端浏览 | 支持IE6.0及以上(设备内嵌Web Server)浏览器浏览,最多支持10用户同时访问 | |
手机客户端 | 支持iphone、Android系统 | |
网络云 | 已对接爱为云/华为好望云/七牛云,其它云平台可根据需求对接 | |
本地存储 | 最大支持256G,支持循环录像 | |
智能分析 | 移动侦测 | |
人形检测 | ||
区域设定 | ||
接 口 | 网络接口 | 标准10/100M自适应以太网,防雷防静电设计 |
USB接口 | 支持USB2.0视频输出或扩展WIFI | |
音频输入接口 | 线性输入/差分输入,1Vvpp | |
音频输出接口 | 线性输出,1Vvpp;喇叭:功率3W | |
串口 | 1路、TTL电平3.3V,可对接一体机芯 | |
RS485接口 | 1个,防雷防静电设计 | |
复位接口 | 1个,长按5秒恢复出厂设置 | |
IO口 | 2个,3.3V电平,可定义做报警输入、报警输出、ADC、通讯等功能 | |
一 般 规 范 | 工作温度 | -20---70°C |
工作湿度 | 90%RH以下 | |
工作电压 | DC4.5---16V(+/-10%) | |
功耗 | 不带WIFI/4G:1.2W左右;带WIFI:1.4W左右(传数据时);带4G:2.4W左右(传数据时) | |
PCBA尺寸 | 38mm(长)*38mm(宽)*21mm(高) |
